Газорегуляторный пункт ГРПШ 15-2НУ1 с регулятором РДГ 80Н

Устройство и принцип работы ГРПШ-15-2НУ1

Газорегуляторные пункты ГРПШ, Что это такое? ГРПШ применяются: в системах газоснабжения сельских и городских населенных пунктах, комуннально-бытовых зданиях, объектах промышленного и сельскохозяйственного назначения, и т. д.

Шкафные газорегуляторные пункты ГРПШ предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления, и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого потребителю по ГОСТ 5542–87.

Условия эксплуатации пункта должны соответствовать климатическому исполнению У1 (ХЛ1) категории 1 по ГОСТ 15150–69, для работы окружающей среды от минус 40 до +60°С (от минус 60 до +60°С). По индивидуальному заказу предприятие-изготовитель TОО «Total Gas» изготавливает пункты с обогревом, обогреватель устанавливается под днищем металлического шкафа и используется в холодное время года.

Принцип работы ГРПШ:

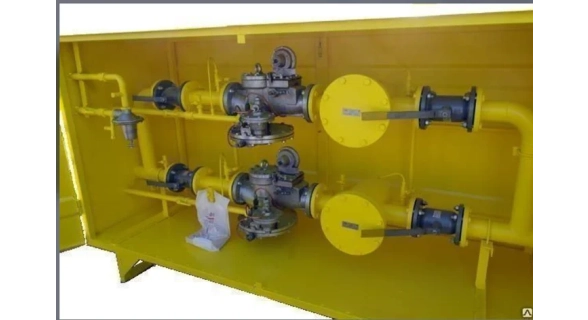

Газорегуляторный пункт ГРПШ состоит из металлического шкафа, в котором установлено технологическое оборудование и работает (согласно функциональной схеме) следующим образом:

Газ по входному трубопроводу через входной кран 1, поступает в фильтр 5 (где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа 6, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 1 поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 2, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном газопроводе установлен манометр 9, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10.

В случае ремонта оборудования при закрытых входном и выходном кранах 1 и 1 газ поступает к потребителю по обводному газопроводу, — байпасу.

Максимально допустимое падение давление на кассете фильтра — 10кПа.

На входном газопроводе после входного крана 1, после регулятора давления газа 6 и на байпасе предусмотрены продувочные трубопроводы.
